產品展示
Products display
〖LNR系列水平力分散型橡膠支座〗是按照行國家標準(GB20688)及相關行業規范,同時參照歐洲標準研制的橋梁構件系列產品,屬技術成果,適用于7度(0.10g)及以下地震烈度區的各類公路及市政橋梁?！糒NR系列水平力分散型橡膠支座是在充分調研GYZ、GJ等系列板式橡膠支座的基礎上,借鑒了“水平力分散”的工作理而開發的一種性能優異的新型板式橡膠支座。它在常規疊層橡膠支座的基礎上做了較的改進和創新,能滿足較大的剪切位移,且與主梁、墩臺進行有效連接,確保橋梁上部結構有效傳力至下部結構,實現了橋梁下部結構水平力分散,各墩協同抵抗水平力。
產品結構
1、按功能形式分類

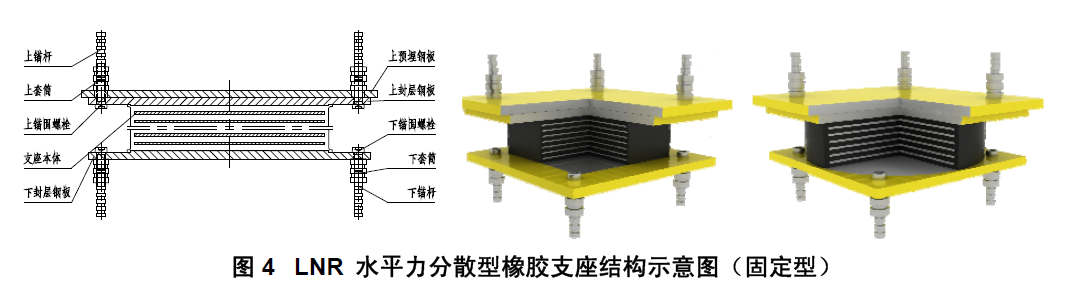

固定型支座支座位移通過橡膠剪切變形實現,橡膠的水平剪切能承受較大的水平力,通過橡膠在水平方向的大位移剪變形實現水平力分散的功能;

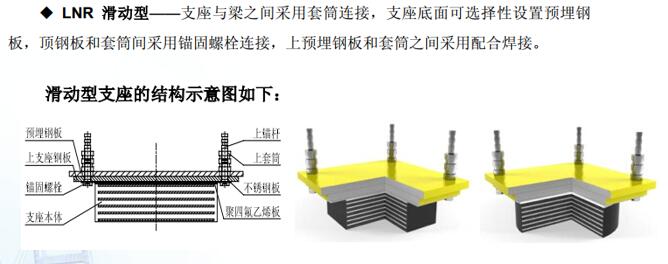

滑動型支座—支座位移通過頂面設置的餐四氟乙烯滑板與不銹鋼板組成的滑 移摩擦副實現,低摩擦系數使支座承受較小的摩擦力。
按結構形式分類
依據支座本體與錨固件(或預埋件)之間的接形式以及支座與梁、墩的錨固(連接)形式、支座本體的形狀,可以劃分為如下圖：
按支座本體形狀分類
圓形水平力分散型橡膠支座一支座本體平面形狀為圓形;
矩形水平力分散型橡膠支座一支座本體平面形狀為矩形。
產品特點
〖LNR系列水平力分散型橡膠支座〗具有以下特點(優點):
具有足夠的承載能力、安全可靠地傳遞上部力;
具有良好的適應梁體自由伸縮和轉動的能力;
能滿足溫度變化、地震等作用下的較大剪位移要求,支座整體性好;
支座與主梁、橋墩有效的連接,各墩協同受力,尤其對于曲線梁橋,水平力分
散效果好;
恢復能力強,大位移剪切變形后沒有殘變形,且特性變化小,無需更換;
蠕變特性良好,性能穩定;
支座表面被覆橡膠層,保護內部橡膠不受氧、紫外線等的影響,具有更好的
耐老化性能;
安裝、養護、維修、更換方便。
